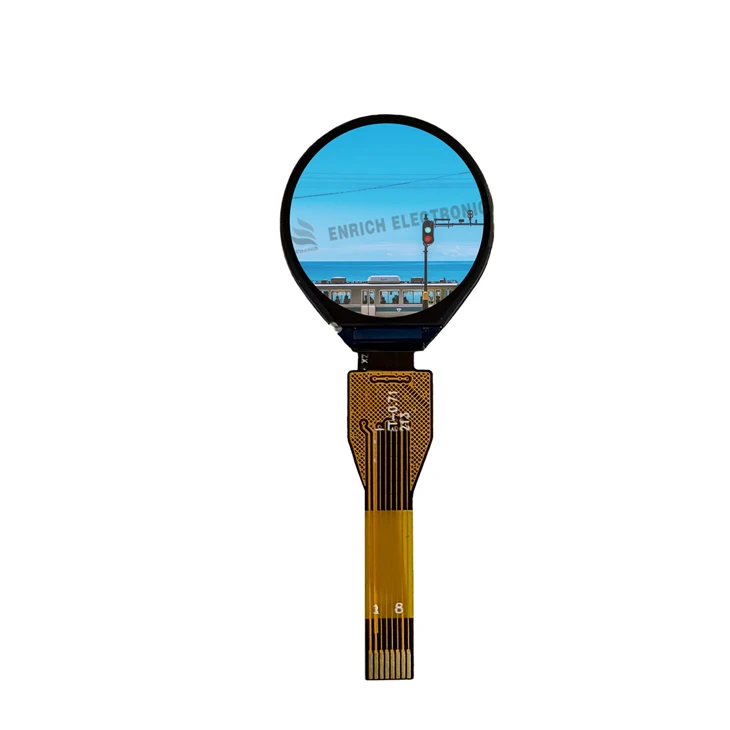

Modul LCD TFT Bulat 0,71



ENH-TV0071A004Keterangan

Parameter Produk:

Ukuran Layar: 0,71 inci

Mengacu pada panjang diagonal area tampilan aktif (kira-kira 18,03 mm), mengklasifikasikannya sebagai layar ultra-kecil.

Resolusi: 160 (RGB) x 160 Piksel

Mencapai resolusi ini pada ukuran sekecil itu menghasilkan hasil yang sangat tinggiKepadatan Piksel, memberikan efek tampilan yang jauh lebih unggul dibandingkan karakter tradisional atau layar-resolusi rendah.

Sudut Pandang: Semua-Sudut Pandang

Biasanya menyiratkan penggunaanIPSatau teknologi tampilan lebar-yang canggih dan serupa. Warna dan kontras tetap sangat konsisten dari segala arah tampilan (atas, bawah, kiri, kanan) dengan sedikit perubahan atau peredupan warna, sehingga meningkatkan pengalaman pengguna secara signifikan.

Dimensi Garis Besar: 20.12mm × 22.3mm × 1.81mm

Ini adalah parameter mekanis yang penting.20.12mm x 22.3mmmewakili dimensi total termasuk sirkuit driver dan bezel, memberikan spesifikasi lubang pemasangan yang tepat untuk insinyur struktur produk. Itu1.81mmketebalannya dikontrol dengan sangat baik, sehingga membantu desain produk yang sangat-ramping.

Antarmuka: SPI

Antarmuka Periferal Serial. Ini adalah protokol komunikasi universal dan sederhana yang memerlukan sedikit pin. Seringkali hanya membutuhkan 3-4 kabel (Data, Jam, Pilihan Chip) untuk komunikasi, sangat menyederhanakan koneksi ke MCU utama, menghemat sumber daya I/O yang berharga, dan mengurangi kompleksitas dan biaya tata letak PCB.

IC pengemudi: GC9D01

Ini adalah "otak" dari layar. GC9D01 adalah IC driver terintegrasi yang dirancang untuk layar TFT kecil.

Fungsi Inti: Ini menggabungkan RAM tampilan (GRAM), yang bertanggung jawab untuk menerima perintah SPI dan data dari MCU dan mengubahnya menjadi sinyal tegangan yang diperlukan untuk mengontrol setiap piksel di layar.

Fitur Lanjutan: Biasanya mendukung mode warna yang kaya, penyegaran sebagian untuk penghematan daya, pengaturan alamat jendela yang fleksibel, dll., memberikan pengembang kemampuan kontrol tampilan yang kuat.

Tipe Tampilan: TFT

Transistor Film-Tipis. Ini adalah LCD matriks-aktif yang setiap pikselnya dikontrol oleh transistornya sendiri. Teknologi ini menawarkanwaktu respons lebih cepat, kontras lebih tinggi, warna lebih cerah, dan kemampuan tampilan gambar dinamis yang lebih baik, menjadikannya teknologi utama untuk tampilan berwarna.



Bidang Aplikasi:

-Analisis Bidang Aplikasi Mendalam

Layar warna TFT 0,71 inci ini, dengan kekompakan tertinggi, definisi tinggi, dan performa tampilan luar biasa, merupakan pilihan ideal untuk berbagai produk elektronik yang ruangnya terbatas namun memerlukan pengalaman visual.

1. Perangkat yang Dapat Dipakai

Aplikasi Inti: Jam tangan pintar, gelang kebugaran, cincin pintar.

Masalah Terpecahkan: Ini memberikan resolusi tinggi 160x160 dalam ruang yang sangat terbatas pada kotak jam tangan atau badan perangkat, memastikan ikon, teks, dan angka yang tajam dan jelas tanpa pikselasi. Sudut pandang-seluruhnya menjamin bahwa pengguna dapat dengan mudah membaca waktu, detak jantung, pembakaran kalori, dan notifikasi dari sudut pandang mana pun hanya dengan melihat sekilas ke pergelangan tangan mereka.

Keuntungan: Dipasangkan dengan IC driver GC9D01, ini memungkinkan transisi animasi yang mulus (misalnya peralihan menu, penyegaran data) dan mendukung mode-daya rendah, sehingga memperpanjang masa pakai baterai perangkat secara signifikan.



2. Peralatan Pemantauan Medis dan Kesehatan Portabel

Aplikasi Inti: Oksimeter denyut ujung jari, termometer digital, monitor EKG portabel, pengukur glukosa.

Masalah Terpecahkan: Pembacaan medis memerlukan kejelasan dan akurasi mutlak. Performa kontras dan warna yang tinggi pada layar ini memungkinkan tampilan data penting yang jelas (misalnya, bentuk gelombang SpO2, nilai detak jantung,-peringatan suhu tinggi berwarna merah), sehingga mengurangi risiko kesalahan pembacaan. Ukurannya yang kecil dan profilnya yang ramping memungkinkan seluruh perangkat medis menjadi lebih portabel dan ergonomis.

Keuntungan: Antarmuka SPI sederhana dan andal, mudah dihubungkan dengan berbagai chip kontrol utama sensor medis, menawarkan stabilitas tinggi.



3.IoT dan Terminal Interaksi-Manusia

Aplikasi Inti: Panel kontrol rumah pintar (misalnya, pengontrol suhu/kelembaban, sakelar pintar), pelacak Bluetooth, jendela tampilan status untuk sensor pintar.

Masalah Terpecahkan: Ini memberikan "mata" untuk node IoT sederhana. Pengguna dapat langsung memeriksa status perangkat (misalnya status koneksi, suhu ruangan, level baterai) dan melakukan pengoperasian cepat tanpa membuka aplikasi ponsel cerdas. Ukurannya yang kecil memungkinkannya untuk disematkan ke dalam panel sempit perangkat apa pun.

Keuntungan: Konsumsi daya yang rendah membuatnya sangat cocok untuk-perangkat IoT bertenaga baterai, memungkinkan tampilan terus menerus selama berminggu-minggu atau bahkan berbulan-bulan tanpa harus sering mengisi daya.



4. Pengendalian dan Instrumentasi Industri

Aplikasi Inti: Pemindai industri genggam, alat ukur portabel, multimeter, layar status tambahan untuk peralatan kontrol industri.

Masalah Terpecahkan: Dalam lingkungan industri, peralatan harus kuat dan memberikan tampilan informasi yang intuitif. Layar ini ringkas, tahan terhadap getaran, dan dapat menampilkan beberapa baris parameter, grafik batang, atau ikon status sederhana pada sasis terbatas, membantu para insinyur mendiagnosis masalah dengan cepat.

Keuntungan: Biasanya memiliki rentang suhu pengoperasian yang luas (detail lihat lembar data), beradaptasi dengan lingkungan industri yang keras. Waktu respons yang cepat menghilangkan noda, cocok untuk menampilkan data yang berubah dengan cepat.



5. Elektronik Konsumen

Aplikasi Inti: Layar status untuk wadah pengisi daya earphone TWS, tampilan FPV untuk drone mini, mainan elektronik, tampilan level bank daya.

Masalah Terpecahkan: Meningkatkan daya tarik teknologi produk dan pengalaman pengguna. Misalnya, jendela kecil pada wadah pengisi daya earphone dapat secara tepat menunjukkan sisa daya earbud kiri/kanan dan wadah itu sendiri, yang jauh lebih intuitif dan premium dibandingkan indikator LED sederhana.

Keuntungan: Warna-warna cerah memungkinkan tampilan logo merek dan animasi khusus, sehingga sangat meningkatkan diferensiasi produk dan daya tarik visual.



● OEM & ODM ● TIDAK ADA MOQ ● SAMPEL DALAM SAHAM ● PAPAN PENGUJIAN OPSIONAL

















SPESIFIKASI

BARANG	DIMENSI	SATUAN
Ukuran	0.71	inci
Dimensi Garis Besar	20.12x22.3x1.81	mm
Suhu Operasional	-20 derajat - +70 derajat	derajat
Suhu Penyimpanan	-30 derajat - +80 derajat	derajat
Resolusi	160x160
