Modul COG

Produsen Modul COG Profesional Anda!

Didirikan pada tahun 2012, Shenzhen Enrich Electronics Co, Ltd adalah produsen dan penyedia solusi layar LCD terminal cerdas yang mengintegrasikan R&D, desain, produksi, penjualan, dan layanan. Kami berkomitmen untuk memproduksi layar LCD monokrom, termasuk LCD segmen, LCD grafis, dan LCD TFT berwarna, layar OLED.

Mengapa Memilih Kami

Layanan Kustomisasi

Kami menawarkan layanan penyesuaian yang sangat personal, dengan cermat merancang dan menyesuaikan setiap produk untuk memenuhi kebutuhan spesifik klien kami, memastikan bahwa setiap item memenuhi kebutuhan unik mereka.

Kontrol Kualitas

Kami telah menerapkan sistem kontrol kualitas yang ketat, di mana semua produk menjalani beberapa putaran pengujian ketat dan uji penuaan sebelum dikirim untuk memastikan produk tersebut stabil, andal, dan memenuhi standar industri.

Peralatan Canggih

Perusahaan kami dilengkapi dengan fasilitas produksi canggih dan ruang produksi yang luas, menampilkan 9 jalur pengikatan COG, 8 jalur perakitan modul LCD, 10 jalur perakitan lampu latar, 6 jalur pengikatan COB, 10 jalur produksi modul TFT otomatis, 8 otomatis lini produksi polarizer, dan 1 lini produksi SMT, memastikan proses manufaktur yang efisien dan berkualitas tinggi.

Tim Profesional

Kami memiliki tim teknik berpengalaman dengan keahlian lintas domain dan kemampuan teknis yang luas, yang mampu memberikan konsultasi teknis profesional dan solusi komprehensif untuk klien di berbagai industri.

Rumah 12 3 4 5 6 7 Halaman terakhir 1/12

Modul COG Kustom

Tim kami yang berpengalaman dapat mengembangkan solusi yang tepat dengan perakitan terintegrasi berbagai teknologi di tangan Anda.

Teknologi Tampilan

● Tipe tampilan: TN, HTN, STN, FSTN dan VA
● Polarizer transmisif, transflektif, dan reflektif
● Mode positif dan negatif
● Ketebalan kaca ITO: {{0}}.4mm, 0.55mm, 0.7 mm dan 1.1mm
● Mode mengemudi statis dan mode mengemudi dinamis
● Bentuk: Bulat, persegi panjang, segi delapan, dan lubang tembus
● Sudut pandang: Jam 12, Jam 3, Jam 6, Jam 9, dan sudut pandang penuh
● Kustomisasi warna latar belakang: Abu-abu, biru, kuning-hijau, hitam, dan sebagainya

Layanan Perakitan

● Silkscreen: Topeng hitam, merah, hijau, biru, pencetakan multi-warna
● Solusi sentuh: Teknologi sentuh film ITO satu sisi dan teknologi sentuh film ITO dua sisi
● Perakitan lampu latar internal
● PCBA dan bingkai logam yang dapat disesuaikan
● Integrasi dengan overlay layar sentuh resistif atau kapasitif
● Perawatan permukaan: Kaca yang diperkuat, pencegahan elektrostatis, polarizer dengan filter UV
● Antarmuka: I2C, SPI
● Koneksi: PIN, FPC

Spesifikasi Modul COG

Fungsi Pin Antarmuka

nomor pin.	Simbol	Jenis Pin	Keterangan
1	VSS	P	Pin tanah.
2	VDD	P	Catu daya untuk operasi logika inti. Kapasitor harus dihubungkan antara VDD dan VSS dalam segala kondisi.
3	tidak		Tidak ada koneksi
4	D/C#	I	Pin ini adalah pin kontrol Data/Perintah yang terhubung ke MCU. Saat pin ditarik HIGH, data pada D[7:0] akan diinterpretasikan sebagai data. Ketika pin ditarik RENDAH, data pada D[7:0] akan ditransfer ke register perintah.
5	R/W#	I	Pin ini adalah pin input kontrol baca/tulis yang terhubung ke antarmuka MCU. Ketika mode antarmuka 6800 dipilih, pin ini akan digunakan sebagai input pilihan Baca/Tulis (R/W#). Mode baca akan dilakukan ketika pin ini ditarik HIGH dan mode tulis ketika LOW.
6	E	I	Pin ini adalah masukan antarmuka MCU. Ketika mode antarmuka 6800 dipilih, pin ini akan digunakan sebagai sinyal Aktifkan (E). Operasi baca/tulis dimulai ketika pin ini ditarik TINGGI dan chip dipilih.
7~14	DB0~ DB7	I/O	Pin ini adalah bus data dua arah yang terhubung ke bus data MCU. Pin yang tidak terpakai disarankan untuk mengikat LOW.
15	tidak		Tidak ada koneksi
16	tidak		Tidak ada koneksi

Data Mekanis

Barang	Dimensi	Satuan
Jumlah Karakter	16 Karakter x 2 Baris	－
Dimensi modul	84.0 x 44.0 x 9.67	mm
Lihat daerahnya	58.22 x 13.52	mm
Daerah aktif	56.22 x 11.52	mm
Ukuran titik	0.57 x 0.67	mm
nada titik	0.60 x 0.70	mm
Ukuran karakter	2.97 x 5.57	mm
Nada karakter	3.55 x 5.95	mm
Tipe panel	OLED, Monokrom
Tugas	1/16
IC	SSD1311
Antarmuka	6800% 2c 8080% 2c SPI% 2c I2C
Ukuran	2,26 inci

Peringkat Maksimum Mutlak

Barang	Simbol	Minimal	Maks	Satuan
Tegangan Masukan	VI	-0.3	VDD	V
Tegangan Pasokan Untuk Logika	VDD-VSS	-0.3	6.0	V
Suhu Operasional	ATAS	-40	+80	derajat
Suhu Penyimpanan	TST	-40	+85	derajat

Karakteristik Elektronik

Barang	Simbol	Kondisi	Minimal	Ketik	Maks	Satuan
Tegangan Pasokan Untuk Logika	VDD	－	4.8	5.0	5.3	V
Masukan Volt Tinggi.	VIH	－	0.8xVDD	－	－	V
Masukan Volt Rendah.	VIL	－	－	－	0.2xVDD	V
Keluaran Volt Tinggi.	VOH	IOH=-0.5mA	0.9xVDD	－	－	V
Keluaran Volt Rendah.	VOL	IOL=0.5mA	－	－	0.1xVDD	V
50% Periksa Arus Pengoperasian Papan	IDD	VDD{{0}}.0V	43	50	52	mA

Custom Size Blue Background STN Display Type COG Module Graphic Lcd 240*160

Modul COG Terlaris Kami

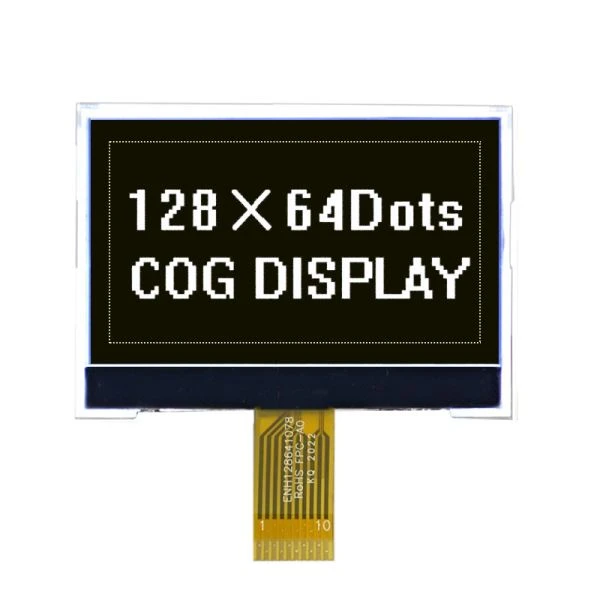

128*64 Layar LCD COG Grafis Ukuran Kecil
Tingkatkan produk Anda dengan LCD 128*64 kami dengan resolusi 128*64! Layar LCD 1,3 inci ini adalah layar kristal cair (LCD) matriks pasif monokrom tipe transmisif yang menggunakan transistor film tipis amorf sebagai perangkat switching.

Layar LCD Putih Di Atas Biru 128x64 Titik
Modul layar LCD grafis COG 128x64 piksel berlatar belakang putih dan biru ini memiliki pengontrol Sitronix ST7567 terintegrasi. LCD grafis memiliki daya yang sangat rendah untuk menggerakkan tampilan.

Layar Lcd Monokrom 320*240 Layar Biru STN
Layar LCD monokrom 320*240 adalah pilihan tepat untuk proyek atau aplikasi apa pun yang memerlukan teknologi tampilan berkualitas tinggi, andal, dan hemat biaya. Dengan layar biru STN, layar LCD ini menawarkan gambar yang jelas dan jelas serta mudah dibaca dan dipahami.

Koneksi FPC LCD Grafis 132x32
ENH-DG132032-14 adalah layar LCD grafis 132x32 piksel, dengan ukuran dimensi 52.0x21.0mm, dan area tampilan 47.0x11. 70mm, dengan pengontrol ST7567A, antarmuka SPI, 4 buah lampu latar led putih.

Perusahaan Kami Memiliki Lebih Banyak Produk Untuk Ditawarkan, Silakan Telusuri Kategori Produk Di Situs Web, Jika Anda Memiliki Kebutuhan, Silakan Hubungi Kami.

Fitur Modul COG

Profil Ramping

Modul COG dikenal dengan konstruksinya yang tipis dan ringan. Fitur ini sangat bermanfaat untuk perangkat portabel, karena pengurangan berat dan ketebalan dapat meningkatkan kenyamanan pengguna dan estetika perangkat.

Resolusi Tinggi dan Kejelasan

Modul-modul ini sering kali mendukung resolusi tinggi, memberikan visual yang tajam dan jelas. Integrasi langsung dari IC driver berkontribusi pada kontrol layar yang presisi, sehingga menghasilkan kualitas gambar yang unggul.

Ukuran dan Konfigurasi Serbaguna

Modul COG hadir dalam berbagai ukuran dan konfigurasi, mulai dari tampilan monokrom kecil untuk perangkat yang dapat dikenakan hingga tampilan warna yang lebih besar untuk perangkat genggam. Fleksibilitas ini memungkinkan mereka untuk digunakan dalam berbagai aplikasi.

Efisiensi Energi

Desain modul COG yang efisien sering kali menghasilkan konsumsi daya yang lebih rendah. Hal ini penting untuk perangkat yang dioperasikan dengan baterai, karena memperpanjang masa pakai baterai merupakan hal yang sangat penting.

Penerapan Modul COG

Alat

Audio/video

Otomotif/transportasi

Komputer/peralatan

Konsumen

Kontrol/HVAC/keamanan

Genggam

Militer

POS/retail/penjual

Timbangan

Telekomunikasi/komunikasi

Tes dan pengukuran

Proses Modul COG Kustom

Silakan kirimkan kepada kami kertas gambar, sampel, atau foto awal Anda; jika Anda tidak memiliki informasi ini, beri tahu saya ide Anda.

Kemudian kami memberikan solusi dan perkiraan harga. (Ukuran tidak akan mempengaruhi biaya bea cukai, tetapi akan mempengaruhi harga satuan.)

Negosiasikan data teknis dan kami memberikan penawaran harga yang tepat.

Anda mengatur biaya khusus.

Insinyur kami merancang gambar Modul COG untuk konfirmasi Anda dalam waktu 1-3 hari.

Sampel baru akan selesai dalam waktu 15-20 hari.

Setelah konfirmasi sampel, sambut hangat produksi massal.

Sedang mengemas

productcate-1-1

Bagan Alir Proses Produksi LCD

Memperkaya, Mempermudah penggunaan LCD

productcate-1-1

Sertifikat

PERKAYA LCD Sertifikat ROHS

MEMPERKAYAKAN Sertifikat ROHS OLED

MEMPERKAYAKAN Sertifikat ROHS TFT

PERKAYA Sertifikat ISO9001

Pertanyaan Umum

T: Apa itu Modul COG?

J: Modul COG memiliki driver LCD yang dipasang langsung pada tepi tumpang tindih salah satu pelat kaca yang membentuk LCD. Modul yang dihasilkan adalah layar terintegrasi, tebalnya kurang dari 3 mm, dengan semua koneksi dari driver LCD ke LCD sepenuhnya terisolasi dari lingkungan.

T: Bisakah saya mendapatkan sampel?

A: Ya, tolong beri kami pesanan sampel.

T: Bagaimana Anda bisa menjamin kualitas produksi massal?

A: Kualitas produk kami mengikuti sistem standar ISO9000, tim desain yang stabil, pengalaman tim teknologi lebih dari bertahun-tahun dan sistem kontrol kualitas yang ketat menjamin kualitas produk kami.

Q: Kapan Anda akan mengirimkan barangnya?

A: Sampel (dalam stok) akan memakan waktu 5-7 hari setelah menerima pembayaran Anda, namun dapat dinegosiasikan.

T: Apakah Modul COG kompatibel dengan fungsi layar sentuh?

A: Ya, dapat diintegrasikan dengan teknologi layar sentuh untuk tampilan interaktif.
