Keterangan
ENH-DG128064-33 adalah modul LCD grafis mono 320x240 yang memiliki dimensi modul 56,6 x 38,6 mm. Layar LCD grafis ini dilengkapi dengan pengontrol ST7567 (atau IC lain yang kompatibel). Selain itu, ini juga cocok untuk perangkat genggam kompak, elektronik, atau aplikasi apa pun yang memerlukan banyak tampilan di area yang sangat kecil.
Spesifikasi Umum
| Modus Tampilan | FSTN/Transflektif/Positif |
| Sudut Pandang | pukul 6 0 |
| Metode Berkendara | 1/64 Tugas, 1/7 Bias |
| Atas | -10 derajat ~+60 derajat |
| sdt | -20 derajat ~+70 derajat |
| Konektor | HPP+FPC |
| IC | ST7567 |

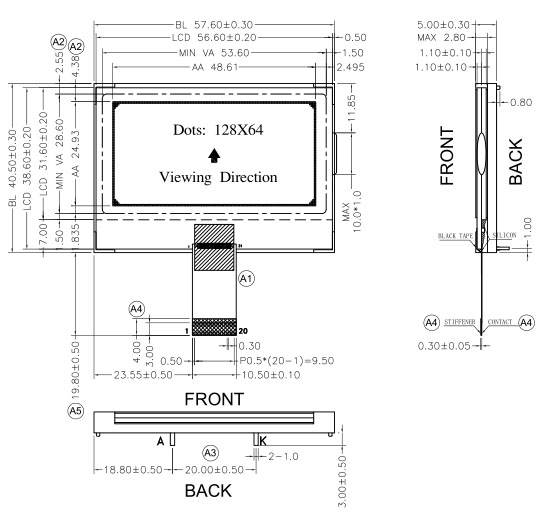

Gambar LCD
Definisi PIN LCD
| PIN | SIMBOL |
| 1 | /CS1 |
| 2 | /RES |
| 3 | A0 |
| 4 | /TN |
| 5 |
/RD |
| 6 |
D0 |
| 7 | D1 |
| 8 | D2 |
| 9 | D3 |
| 10 | D4 |
| 11 | D5 |
| 12 | D6 |
| 13 | D7 |
| 14 | VSS |
| 15 | V0 |
| 16 | XV0 |
| 17 | VG |
| 18 | C86 |
| 19 | tidak |
| 20 | VDD |
Detail Gambar
Pertanyaan Umum
1.Mengapa memilih Memperkaya?
1) Pengalaman industri yang cukup dan melibatkan pasar utama di seluruh dunia.
2) Peralatan yang tepat dan canggih.
2.Apa yang bisa kami lakukan untuk Anda?
Silakan berbagi dengan kami kebutuhan Anda.
3.Apa aplikasi LCDnya?
Perangkat rumah tangga, perangkat pintar yang dapat dipakai, elektronik medis, instrumentasi, dll.
